一、 概述
该GGD低压固定式开关柜是根据能广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的低压配电柜，其广泛用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A配电系统，作为动力，照明及配电设备的电能转换、分配与控制之用。

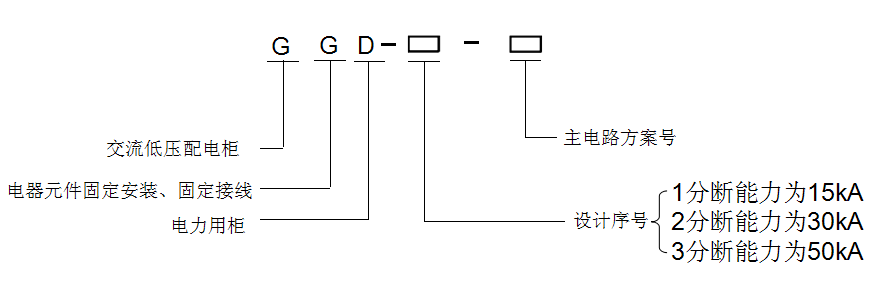

二、型号及含义
三、产品特点
- 产品由封闭式的柜体组成，母线采用TMY硬铜排，水平母线用专用母线框安装置于柜顶部，垂直母排采用母线夹固定；
- 开关柜的保护电路由单独装设的并贯穿整个排列长度的PE线和可导电的金属构件构成，N母排置于柜体的前部；
- 柜主构架采用8MF型钢（冷轧钢折弯）由专用连接件拼制而成，其安装模数孔E=20mm，柜体表面采用高压静电喷塑粉作为防护涂层；具有附着力强，质感好。
- 产品具有设计先进，结构新颖、合理，防护等级高，容量大、分断能力强、动热稳定性好，电气方案切合实际，系列性广、实用性强等特点，可作为更新换代产品使用；
- 主方案包括：架空受电、电缆受电、备用电源受电、联络、空气开关馈电、刀熔开关馈电、限流型空气开关馈电、接触器馈电、熔断器馈电、照明、无功功率补偿。

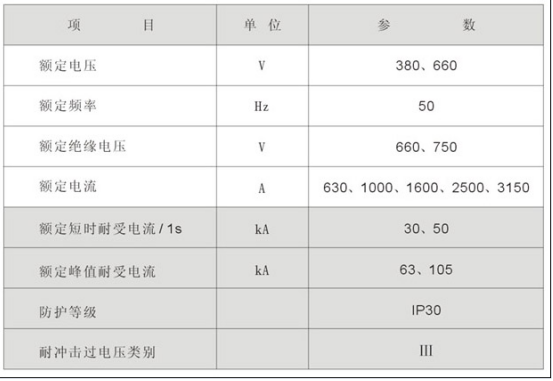

四、主要技术参数
