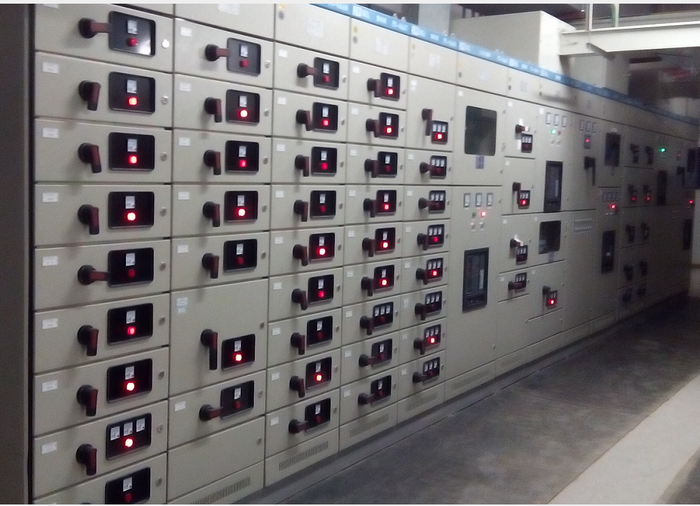

GCK低压抽出式开关柜适用于三相交流50Hz~60Hz，额定电压380V~660V，额定电流4000A及以下的三相三线制及三相四线制电力系统，作为进线、母联、动力、照明、配电、电容补偿和电动机的控制保护，接受电能和分配电能之用。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。装置的设计符合下列标准：
- IEC439-1低压成套开关设备和控制设备
- GB7251低压成套开关设备
- ZBK36001低压抽出式成套开关设备
使用环境
- 周围空气温度不高于+40℃；不低于-5℃；并且24小时内其平均温度不高于+35℃;
- 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，但应考虑到由于温度的变化有可能会偶然产生适度的凝露;
- 户内使用，使用地点的海拔高度不得超过2000m;
- 应安装在无剧烈震动和冲击以及不足以使电器元件受到腐蚀的场所;
- 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
- 在使用环境不能完全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。
- 产品为封闭式的结构，功能单元以20mm为模数标准化设计；
- 开关柜抽屉装有滚珠小轮，使抽屉进出省力、灵活、插接平稳。工作、试验、分离位置锁定可靠；
- 增加了1/2功能单元，其中160mm高的1/2功能单元最大电流为63A,200mm高1/2功能单元最大为100A.
- 功能单元的按钮和指示灯的安装小板，可向前倾90º而显露后部接线，便于检查和维护
- 受电主开关具有三段（瞬间，短延时及过载）保护，与下一级主开关的二段（瞬时，过载）保护配合，安全可靠。
- 主开关及母联开关均可根据用户需要装设自投，切换装置。
- 馈电电路主开关既有瞬时和过载保护，用户需要可以加装漏电保护。
- 电动控制电路具有短路瞬时，过载，欠压释放及断相保护功能。
- 照明及家用电器主开关具有瞬时，过载和漏电保护，尤宜于电站手提砂轮机等移动电器供电。
- 按用户要求受电电路可装电流表，有功和无功电度表。一般250A以上馈电电路可装或不装电流及电度表，其它于37KW或60A的电路均设计装有电流表。
- 事故时备有灯光和报警装置。
- 抽屉高度分为200.300.400.600四种，端子室高度分为180，280两种。
- 抽屉高度累加高度不得大于1800（及最低层端子室的高度不应小于180）。

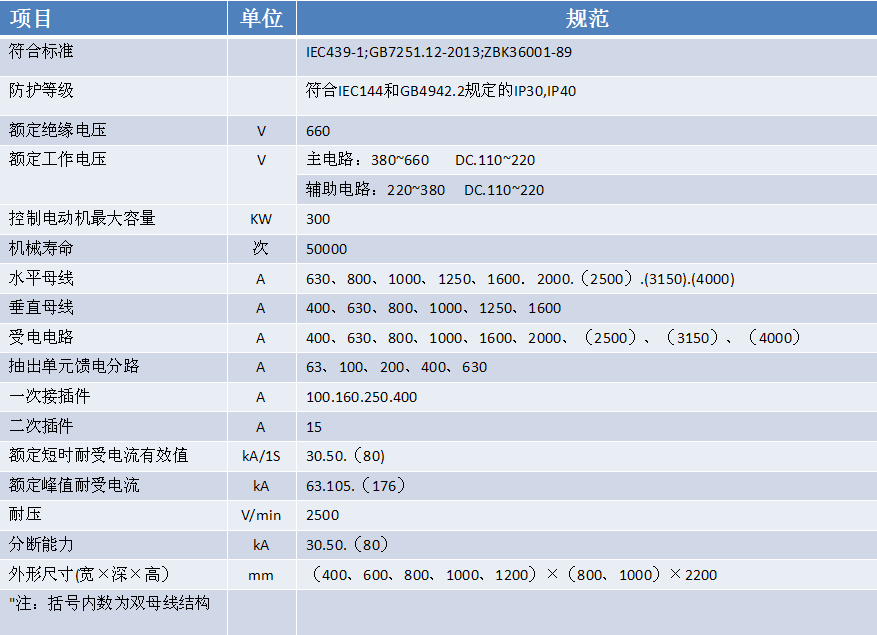

主要技术参数
